Sistemi i dyshemesë së ngritur kundër sizmik-statik
Sistemi i dyshemesë së ngritur kundër sizmik Fineco -Sistemi i dyshemesë së ngritur statike kombinon strukturat konstruktive të çelikut me-panele të mbushura me beton ose sipërfaqe të laminuara me presion të lartë-për objektet kritike të misionit- në zonat sizmike. Ai siguron mbajtëse të vazhdueshme sizmike dhe kontrollin e shkarkimit elektrostatik për të mbështetur raftet e serverëve me densitet të lartë duke thithur forcat anësore të prerjes.
Karakteristikat kryesore
Mbështetja e ngurtë sizmike:-Varesat e rënda të çelikut dhe bllokimi-poshtë kokat e piedestaleve parandalojnë zhvendosjen dhe ngritjen anësore gjatë dridhjeve.
Shpërndarja e kontrolluar e ESD:Rezistenca e sipërfaqes- ndaj-tokës është e kalibruar midis 1,0 × 10^6 dhe 1,0 × 10^9 ohms për të rrjedhur në mënyrë të sigurt ngarkesat statike.
Kapaciteti i lartë i ngarkesës:I reziston ngarkesave të rënda të koncentruara dhe rrotulluese pa devijime të përhershme ose dështime të lodhjes.
Aksesueshmëria modulare:Panelet e këmbyeshme lejojnë qasje të shpejtë nën dysheme për kabllot e energjisë, fibrat optike dhe kanalet HVAC.
Nivelimi i saktësisë:Piedestalet e rënda-me fileto lejojnë rregullime vertikale prej 25 mm plus ose minus mbi pllaka të pabarabarta.
Struktura e Sistemit
Sipërfaqja e përfunduar e dyshemesë:Laminat me presion të lartë, PVC përçues ose çeliku të zhveshur për pllaka qilimash.
Paneli thelbësor i kapsuluar:Fletë çeliku të salduara të mbushura me një bërthamë betoni të lehtë celulare për ngurtësi dhe ngordhje të zërit.
Guarnicioni rrethues:Ofron izolim akustik dhe njomjen e dridhjeve anësore ndërmjet paneleve.

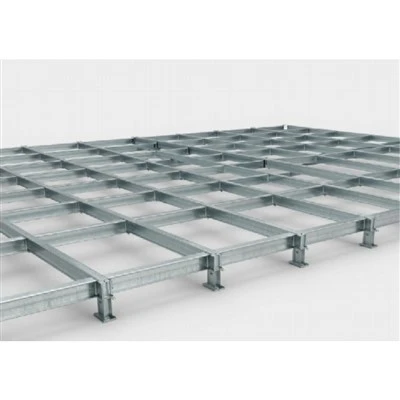

Sistemi Stringer:Kornizë çeliku me bulona që lidh kokat e piedestaleve për ngurtësi horizontale të rrjetës sizmike.
Asambleja e piedestalit:Dado mbyllëse mekanike kundër-dridhjeve, tub çeliku i rregullueshëm në lartësi-dhe baza e rëndë e ankoruar në dysheme.
Specifikimet Teknike
|
Parametri |
Detajet e specifikimit |
Standardi i testimit |
|
Materiali i panelit |
Sipër/fund çeliku-të mbështjellë të ftohtë me bërthamë çimentoje |
GB/T 36340 / CISCA |
|
Lartësia e sistemit (FFH) |
300 mm deri në 1200 mm (Projekti i personalizueshëm) |
ISO 9001 |
|
Ngarkesa e përqendruar |
4,45 kN deri në 6,67 kN (1000 lbf - 1500 lbf) |
CISCA / EN 12825 |
|
Ngarkesa rrotulluese |
2,67 kN deri në 4,45 kN (Mbi 10,000 cikle) |
Standardet CISCA |
|
Rezistenca elektrike |
1,0 × 10^6 ohmë deri në 1,0 × 10^9 ohmë |
ANSI/ESD STM7.1 |
|
Performanca e zjarrit |
Klasa A Përhapja e flakës / tymi i zhvilluar < 25 |
ASTM E84 / UL 723 |
|
Toleranca Dimensionale |
Gjatësia/Gjerësia: plus ose minus 0,15 mm, Trashësia: plus ose minus 0,2 mm |
Protokolli i cilësisë së cilësisë së fabrikës |
Performanca Sizmike
Shpërndarja anësore e forcës:Ngarkesat prerëse nga raftet e serverit transferohen përmes rrjetës së ngurtë të telit dhe shpërndahen nëpërmjet piedestaleve të ankoruara.
Parandalimi i ngritjes:Mbërthyesit mekanikë të kyçjes parandalojnë zhvendosjen e panelit nga valët sizmike vertikale.
Standardet e pajtueshmërisë:Projektuar për IBC Kategoritë e Projektimit Sizmik D deri F; testuar kundrejt kritereve Bellcore GR-63-CORE Zone 4.
Aplikacionet tipike
Qendrat e të dhënave të hipershkallës dhe të bashkëlokacionit:Sallat e serverëve që përmbajnë serverë me blade të rënda dhe-njësi të shpërndarjes së energjisë me densitet të lartë.
Impiantet e fabrikimit të gjysmëpërçuesve:Dhomat e pastra që kërkojnë rezistencë ndaj dridhjeve dhe tokëzim të vazhdueshëm statik.
Qendrat e telekomunikacionit:Zyrat qendrore komutuese që kërkojnë integritet operacional gjatë incidenteve sizmike.
Dhomat e kontrollit dhe qendrat e dispeçimit:24/7 mision-mjedise kritike me kabllo komplekse nën-dysheme.
Instalim & Personalizim
Përgatitja e dyshemesë:Kërkon beton të pastër, të ngurtësuar, të trajtuar me-izolues kundër pluhurit dhe standarde të niveluara me lazer-.
Ankorimi:Pllaka bazë të piedestalit të siguruara nëpërmjet ankorave mekanike të zgjerimit ose ngjitësve strukturorë.
Integrimi në tokë:Përfshin shiritin prej bakri dhe foletë terminale për 100 metra katrorë për lidhjen e tokës me rezistencë të ulët{{1} me shiritin kryesor elektrik të autobusit.
Opsionet e personalizuara:Përfundimet e paneleve (HPL, PVC përçuese, çeliku i zhveshur), nyjet e kabllove me porosi, grilat e ajrit deri në 55% zonë të hapur dhe lartësi të ndryshueshme.
Standardet & Cilësia
Standardet e prodhimit:Prodhuar sipas objekteve të çertifikuara ISO 9001 dhe ISO 14001.
Gjurmueshmëria e materialit:Çeliku komercial i mbështjellë në të ftohtë-me burim ekskluzivisht nga fabrikat e nivelit të lartë-me raporte të plota të testeve kimike dhe mekanike të mullirit (MTR) të ofruara për dërgesë.
Testimi i palës së tretë-:Mostrat e grupit i nënshtrohen testimit të ngarkesës shkatërruese, testimit të kalbjes elektrostatike dhe verifikimit të trashësisë së galvanizimit që tejkalon 20 mikrometra.
Prodhimi dhe Mbështetja e Projekteve
Prodhimi dhe testimi:Linjat e automatizuara të stampimit dhe qelizat e saldimit robotik me shumë pika japin mbi 100,000 metra katrorë në muaj. Çdo grup i nënshtrohet testimit të pikës shkatërruese të ngarkesës-në një{{5}makinë kompresimi hidraulike prej 50 tonësh.
Mbështetje inxhinierike:Vizatimet e dyqaneve, raportet e llogaritjes sizmike dhe optimizimi i paraqitjes së dyshemesë bazuar në modelet CAD dhe BIM.
Logjistika:Paletizuar,-mbështjellë nga lagështia, buzë-mbrojtur dhe kontejneruar me çanta gropë për transportin e mallrave në oqean.
Pyetjet e bëra më shpesh
Pyetje: Si e parandalon sistemi i stringerit sizmik shembjen e dyshemesë gjatë një tërmeti?
Përgjigje: Telat e çelikut me matës të rëndë-me bulona kyçen mekanikisht në kokat e piedestaleve për të formuar një diafragmë të ngurtë. Kjo lidh panelet së bashku, duke shpërndarë ngarkesat anësore të prerjes në mënyrë të njëtrajtshme nëpër matricën e piedestalit të ankoruar për të parandaluar zhvendosjen e panelit individual ose përkuljen e kornizës.
Pyetje: Cili është diapazoni i saktë i rezistencës elektrike dhe si parandalohet ESD?
Përgjigje: Rezistenca e sipërfaqes- ndaj-tokës mbahet midis 1,0 × 10^6 dhe 1,0 × 10^9 ohms. Kjo derdh ngarkesat statike të grumbulluara në mënyrë të sigurt në rrjetin e bazamentit të tokëzuar pa rrezikuar goditjen e pajisjes ose dëmtimin e harduerit.
Pyetje: Çfarë dokumentacioni ofrohet për përputhshmërinë strukturore dhe sizmike?
Përgjigje: Ne ofrojmë paketa të plota të dorëzimit inxhinierik, duke përfshirë shënimet e llogaritjes strukturore të nënshkruara nga inxhinieri-profesionist, raportet e testimit të ngarkesës nga palët e treta-, letrat e pajtueshmërisë sizmike (IBC/Bellcore GR-63-CORE) dhe raportet e provës së mullirit për çelik të papërpunuar.
Pyetje: A mund të strehojë ky sistem njësi të rënda ajri-dhe banka të baterive?
A: Po. Për pajisjet e rënda të lokalizuara si raftet e baterive UPS ose njësitë CRAC, ne ofrojmë çelik shtesë nën-urë kanali strukturash dhe kolona të piedestaleve të rënda-, duke rritur pragjet e ngarkesës deri në 11,1 kN pa ndryshuar lartësinë e përfunduar të dyshemesë.
Pyetje: Çfarë ndodh me sistemin e dyshemesë pas një ngjarje sizmike?
Përgjigje: Për shkak se energjia anësore sizmike absorbohet pa dështim strukturor të prerjes, inspektimet pas tërmetit zakonisht kërkojnë vetëm kontrolle vizuale për shtrirjen e paneleve dhe rikalibrim të vogël të nivelit të piedestalit, duke shmangur zëvendësimin total të sistemit.
Pyetje: Cilat metoda paketimi parandalojnë dëmtimin transit gjatë transportit ndërkombëtar?
Përgjigje: Panelet grumbullohen në paleta druri pa tymosje-, të ndërthurura me fletë mbrojtëse shkumë, buzë-të mbështjella me karton të valëzuar dhe të siguruara me rripa çeliku të rëndë- brenda dërgesave të kontejnerizuara me thasë gropë.
